Tek 34

CALDAIA

IDRO PELLET
34 kW

CON TECNOLOGIA CLEANTEK CHE RIDUCE SENSIBILMENTE GLI INTERVENTI DI PULIZIA.

Tek 34

CALDAIA

IDRO PELLET
34 kW

CON TECNOLOGIA CLEANTEK CHE RIDUCE SENSIBILMENTE GLI INTERVENTI DI PULIZIA.

TEK 34, la caldaia a pellet da locale tecnico di CLAM, alimentano termosifoni, termoconvettori, impianti a pavimento, boiler o puffer di accumulo e, con l’apposito kit, è in grado di produrre acqua calda sanitaria.

Consulta il manuale di installazione per trovare la soluzione più adatta alle tue esigenze.

Riscaldamento con radiatori e produzione e accumulo di acqua calda sanitaria
TEK 34 è l’unica fonte di riscaldamento.
Riscalda, con priorità, un boiler sanitario per la produzione e l’accumulo di acqua calda sanitaria e un impianto termico con radiatori.
COMPONENTI:

  • TEK 34
  • Boiler sanitario
  • Radiatori
  • Elettrovalvola a 3 vie

Boiler sanitario: serbatoio di accumulo per la produzione e l’immagazzinamento dell’acqua calda sanitaria. (Capacità: 40-200 litri). (Scambio termico min. 20 KW).

Riscaldamento con radiatori e pannelli a pavimento e produzione e accumulo di acqua calda sanitaria
TEK 34, la caldaia a gas e i pannelli solari termici riscaldano un puffer, che a sua volta produce e accumula acqua calda sanitaria e riscalda un impianto termico con radiatori e/o pannelli radianti a pavimento.
TEK 34 può gestire la temperatura dell’acqua all’interno del puffer tramite la centralina elettronica e la sonda puffer.
COMPONENTI:

  • TEK 34
  • Caldaia a gas
  • Pannelli Solari Termici
  • Puffer
  • Radiatori
  • Pannelli a pavimento

Puffer: serbatoio di accumulo per la produzione e l’immagazzinamento dell’acqua tecnica per alimentare l’impianto di riscaldamento (anche a bassa temperatura) ed eventualmente produrre acqua calda sanitaria. (Capacità: 400-1000 litri).

Da 9,5 A 34 kW

TEK 34 è progettata per essere installata nel locale tecnico di abitazioni ed edifici commerciali.
Grazie al suo ampio range di potenza è in grado di calibrare il proprio funzionamento automaticamente in base al tipo di installazione, al grado di pulizia, allo scarico fumi e alla pressione atmosferica, ottenendo così alti e costanti rendimenti e significativi risparmi di esercizio.

CLEANTEK

L’esclusiva tecnologia CLAM che permette la pulizia automatica di braciere e turbolatori, riducendo sensibilmente gli interventi di pulizia rispetto a una caldaia tradizionale.

SOLIDE E RESISTENTI

TEK 34 sono realizzate in acciaio e lamiera ad alto spessore per assicurare la massima durata nel tempo.

PROGETTAZIONE ECOCOMPATIBILE

Fin da oggi assicuriamo la progettazione ecocompatibile per tutti i nostri prodotti.

CLASSE ENERGETICA A+

Rispetta i principi della bio-edilizia e di risparmio energetico virtuoso.

CONTO TERMICO 2.0

Beneficia degli incentivi statali con vantaggi fino al 65%.

CLASSIFICAZIONE AMBIENTALE

4 stelle garanzia di qualità ambientale per stufe e caminetti previsto dal DM 186 del 7/11/2017

DATI TECNICI

Potenza termochimica min / max 9,5 / 34,5 kW
Potenza termica nominale min / max 8,7 / 32 kW
Potenza termica resa all’acqua min / max 8,5 / 31,8 kW
Contenuto di CO al 10% di O2 a potenza nominale 62 / 66 mg/Nm3
Rendimento globale a potenza nominale 94,5 %
Classe della caldaia (EN 303-5:2012) 5
Classe di efficienza energetica A+
Indice di efficienza energetica 119
Tipo di combustibile Pellet di legno
Capacità serbatoio pellet 90 Kg
Consumo pellet min / max* 1,97 / 7,14 Kg/h
Autonomia min / max* 12,6 / 45,6 Kg/h
Volume riscaldabile** da 242 a 900 m3
Superficie riscaldabile
(h. media ambienti 2,8 m)**
da 86 a 320 m2
Presa aria comburente ø 50 mm
Uscita fumi ø 100 mm
Temperatura fumi min / max 51 / 95 °C
Portata fumi min / max 7,3 / 19 g/s
Contenuto acqua scambiatore 40 Litri
Pressione di esercizio max – Pressione max di collaudo 2,5 / 3,5 Bar
Pressione intervento valvola di sicurezza 3 Bar
Scarico valvola di sicurezza – Carico impianto 1/2”
Allacci impianto riscaldamento (M/R) 3/4”
Portata max circolatore 3,5 m3/h
Prevalenza max circolatore 7,5 m
Tensione elettrica nominale 230 V
Frequenza elettrica nominale 50 Hz
Potenza elettrica assorbita a regime 66 / 85 W
Potenza elettrica max assorbita in accensione 390 W
Peso 322 Kg

* Il consumo e l’autonomia possono variare secondo il tipo e le dimensioni del pellet utilizzato
** Considerando un fabbisogno energetico di 35 W per m3

Valori rilevati secondo la normativa UNI EN303-5:2012 (Classe 5). Caldaie per combustibili solidi, con alimentazione manuale e automatica, con una potenza termica nominale fino a 300 KW, dal laboratorio IMQ S.p.A. di San Vendemiano (TV). Rapporto di prova CS17-001 6270-01.

MISURE

fronte 790 mm
altezza 1430 mm
profondità 710 mm

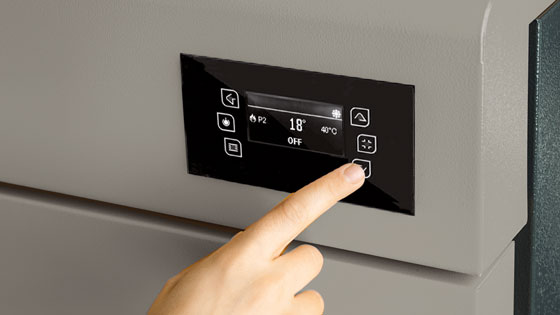

PROGRAMMA IL CALORE DELLA TUA CASA

L’accensione, lo spegnimento e il controllo delle temperature di TEK 34 sono programmabili giornalmente, settimanalmente o anche solo per il weekend.

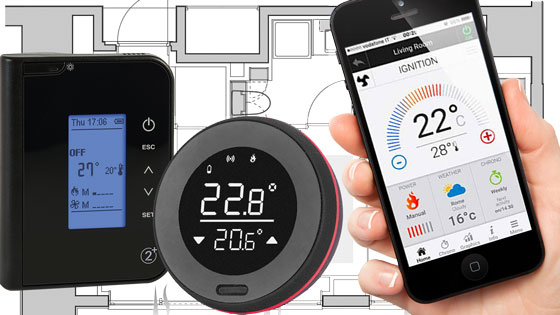

GESTIONE ELETTRONICA INTEGRATA

Interfaccia radio
Grazie a questo innovativo optional TEK 34 si può gestire tramite:

  • radiocomando LCD
  • termostato ambiente radio LCD installabile in casa

App gratuita che si interfaccia con la domotica della tua abitazione ed è compatibile con Alexa®.

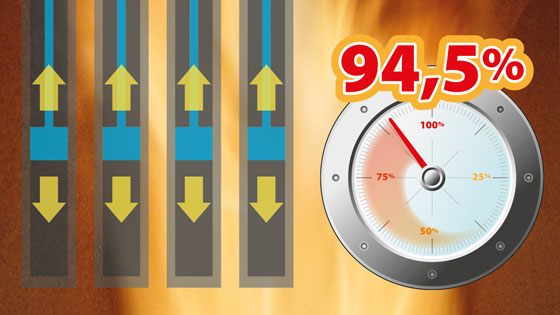

SCAMBIATORE DI CALORE A TUBI DI FUMO

Completamente coibentato con turbolatori provvisti di meccanismo a bilancieri per la pulizia automatica. Assicura rese termiche molto elevate (fino al 94,5%).

AMPIO SERBATOIO PELLET DA 90 KG

per un’elevata autonomia di funzionamento.
La centralina elettronica di TEK 34 è predisposta per gestire un secondo serbatoio tramite un sensore di livello del pellet (optional). Inoltre con la funzione refill tieni sotto controllo il livello del pellet nel serbatoio.

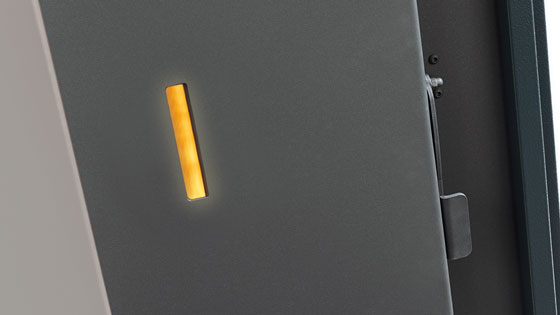

DOPPIA ANTA COIBENTATA

Permette di evitare le dispersioni di calore.
Grazie alle apposite fessure presenti nell’antina esterna è sempre possibile monitorare la fiamma.

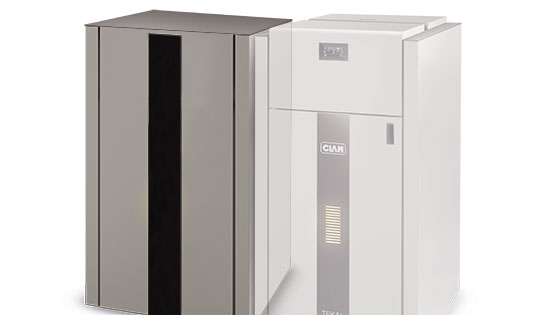

SERBATOIO PELLET SUPPLEMENTARE

Contiene fino a 250 kg di pellet. Permette di sfruttare l’eccezionale rendimento di TEK 34, per molto tempo in più!
Inoltre, grazie alle ruote integrate, puoi spostarlo agevolmente anche a pieno carico!

KIT PER LA PRODUZIONE DI ACQUA CALDA SANITARIA

Sistema completamente automatizzato, ideale anche per il periodo estivo, grazie alla presenza di un flussostato ed una valvola a 3 vie che devia il flusso di mandata verso lo scambiatore a piastre (optional).

AMPIA SCELTA DI SOLUZIONI

La centralina elettronica installata di serie, permette di gestire in automatico molteplici varietà di configurazioni impiantistiche, ad esempio con boiler, puffer, pannelli solari, caldaia a gas, ecc… Inoltre è la soluzione ideale per impianti con pannelli radianti a pavimento.

DOTAZIONE DI SERIE

  • Pannello di controllo con display LCD – Glas
  • Centralina elettronica di nuova generazione
  • Cronotermostato integrato
  • Vaso di espansione chiuso
  • Braciere in acciaio inox
  • Valvola di sfiato
  • Valvola di sicurezza 3 bar
  • Trasduttore di pressione digitale
  • Riscaldatore a cartuccia per accensione
  • Circolatore alta efficienza e risparmio energetico (Portata 3,5 m3/h – Prev.7,5 m)
  • Sistema di carico pellet in due modalità (in continuo e in alternato)
  • Sistema di pulizia braciere in automatico
  • Sistema di pulizia turbolatori in automatico
  • Doppio pressostato di sicurezza fumi (Sicurezza in pressione e depressione)

ACCESSORI OPTIONAL

  • null

    KIT SEPARATORE IMPIANTO 1 CIRCOLATORE

  • null

    KIT SEPARATORE IMPIANTO 1 CIRCOLATORE + PRODUZIONE ACQUA CALDA SANITARIA

  • null

    SENSORE PELLET

  • null

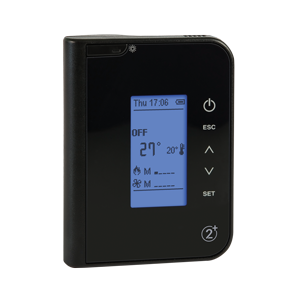

    RADIOCOMANDO RETROILLUMINATO LCD 2+

  • null

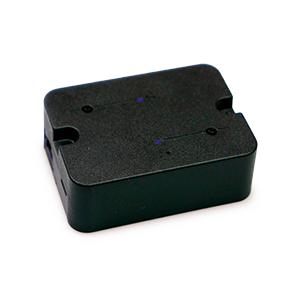

    INTERFACCIA RADIO

  • null

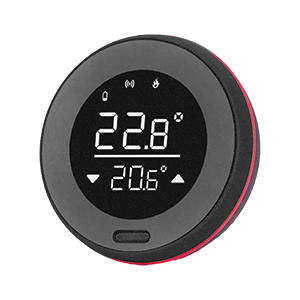

    TERMOSTATO AMBIENTE RADIO LCD

  • null

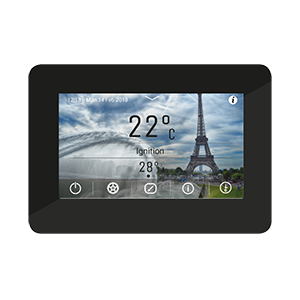

    TASTIERA TOUCH SCREEN 4.3

  • null

    KIT PRODUZIONE ACQUA CALDA SANITARIA

    realizzato per essere installato direttamente sulla Stufa.

  • null

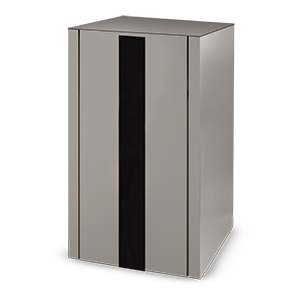

    TEKPLUS

    serbatoio supplementare pellet.
