Calorvision 2.0

INSERTO

ARIA LEGNA

TUTTI GLI INSERTI CALORVISION BENEFICIANO DEL CONTO TERMICO 2.0

La linea di inserti dall’inconfondibile design dell’antina, ideale per recuperare vecchi caminetti aperti o per nuove ed originali installazioni.
Calorvision 2.0 è disponibile in 4 modelli per soddisfare tutte le esigenze dimensionali di installazione ed è dotato delle principali certificazioni ambientali per ottenere i vantaggi fiscali previsti.

Calorvision 2.0

TERMOCAMINO CALDAIA

ARIA LEGNA

TUTTI GLI INSERTI CALORVISION 2.0 BENEFICIANO DEL CONTO TERMICO 2.0
La linea di inserti dall’inconfondibile design dell’antina, ideale per recuperare vecchi caminetti aperti o per nuove ed originali installazioni.
Calorvision 2.0 è disponibile in 4 modelli per soddisfare tutte le esigenze dimensionali di installazione ed è dotato delle principali certificazioni ambientali per ottenere i vantaggi fiscali previsti.

CALORVISION2.0 62

Potenza termochimica max8,3kW
Volume riscaldabile*fino a 203m3
Rendimento globale a potenza nominale85,5%

CALORVISION2.0 69

Potenza termochimica max11,5kW
Volume riscaldabile*fino a 285m3
Rendimento globale a potenza nominale85,5%

CALORVISION2.0 72

Potenza termochimica max10,5kW
Volume riscaldabile*fino a 257m3
Rendimento globale a potenza nominale85,5%

CALORVISION2.0 76

Potenza termochimica max12,4kW
Volume riscaldabile*fino a 306m3
Rendimento globale a potenza nominale86,6%

* Considerando un fabbisogno energetico di 35 W per m3

PROGETTAZIONE ECOCOMPATIBILE

Fin da oggi assicuriamo la progettazione ecocompatibile per tutti i nostri prodotti.

CLASSE ENERGETICA A+

Rispetta i principi della bio-edilizia e di risparmio energetico virtuoso.

CONTO TERMICO 2.0

ENERGY 2.0 Beneficia degli incentivi statali del Conto Termico 2.0 con vantaggi fino al 65%

CLASSIFICAZIONE AMBIENTALE

4 stelle garanzia di qualità ambientale per stufe e caminetti previsto dal DM 186 del 7/11/2017

DATI TECNICI

62697276
Potenza termochimica8,311,710,512,4kW
Potenza termochimica nominale7,110910,7kW
Contenuto di CO al 13% di O2 a potenza nominale0,0960,0960,0960,094%
Rendimento globale a potenza nominale85,585,585,586,5%
Consumo legna**2,02,82,53,0kg/h
Volume riscaldabile*fino a 203fino a 285fino a 257fino a 306m3
Superficie riscaldabile
(h. media ambienti 2,8 m)*		fino a 73fino a 100fino a 92fino a 109m2
Presa aria comburenteø 80ø 80ø 80ø 80mm
Uscita fumiø 180ø 200ø 180ø 200mm
Dimensione max piano fuoco (larghezza / profondità)455 / 290540 / 330560 / 290610 / 330mm
Peso8010595125Kg

* Considerando un fabbisogno energetico di 35 W per m3
** Il consumo può variare secondo il tipo di legna utilizzato

Valori rilevati secondo la norma UNI EN13229:2007 (inserti e caminetti aperti alimentati a combustibile solido. Requisiti e metodi di prova) dal Laboratorio IMQ S.P.A.
Rapporto di prova CS-21-0061892-01.

MISURE

62697276
L620690720760mm
L1650720750790mm
L2570640670710mm
H490590490650mm
H1505605505665mm
H2420520420580mm
P410440410440mm

L, H e P rappresentano le quote di inserimento totale dei modelli Calorvision.
L1 e H1 rappresentano max le quote di ingombro compresa la cornice di rifinitura smontabile fornita di serie.
L2 e H2 rappresentano le quote della superficie vetrata.

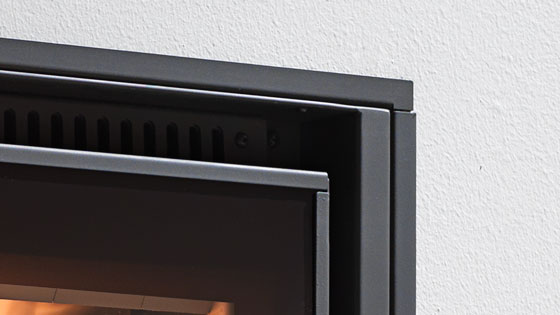

Design moderno con ampia superficie vetrata e serigrafata. Cornice di rifinitura smontabile fornita di serie per semplificare l’installazione su parete in cartongesso.

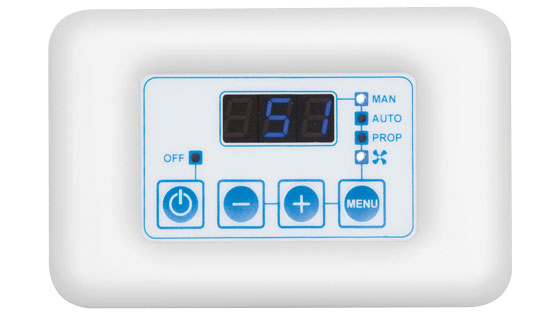

Centralina elettronica con display digitale multifunzione con possibilità di visualizzazione della temperatura dell’aria calda e della modalità di funzionamento impostata (manuale su 10 velocità o automatica proporzionale).

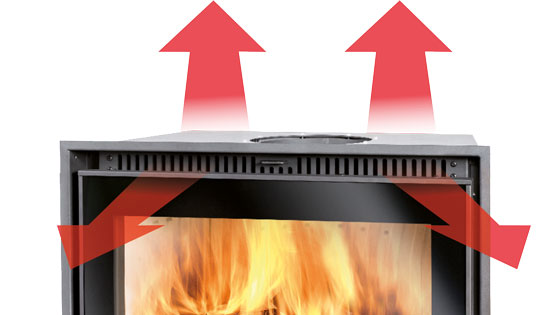

Elettroventilatore centrifugo potente e silenzioso, garantisce una maggiore distribuzione dell’aria, verso la griglia anteriore o verso l’eventuale canalizzazione.

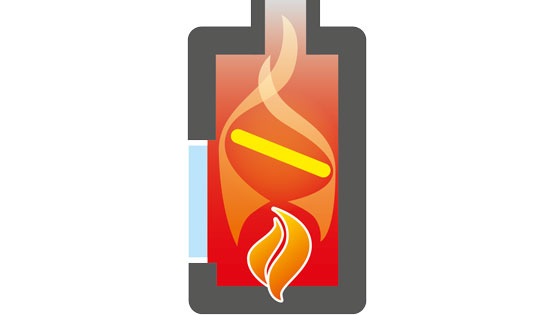

Deflettore in vermiculite per ottenere una temperatura più alta nella camera di combustione che garantisce alti rendimenti e basse emissioni.

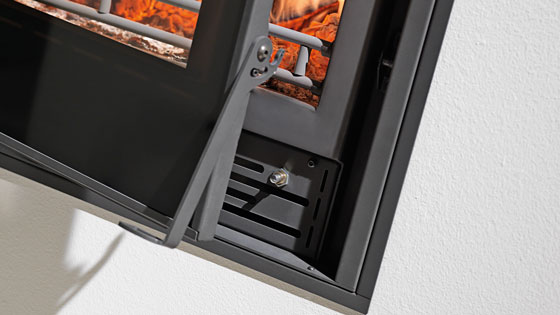

Maniglia a scomparsa pratica e discreta.

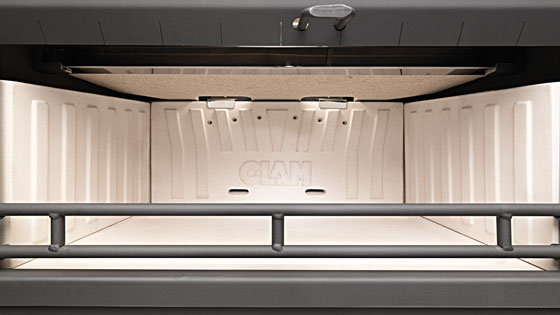

Camera di combustione e piano fuoco in refrattario Ecoker® in modo da ottenere una combustione a letto di braci, che garantisce più elevati rendimenti e ridotte emissioni.

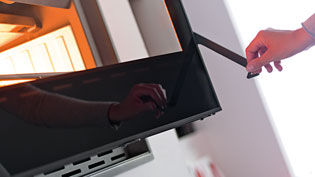

Valvola fumi automatica all’apertura e chiusura dell’antina.

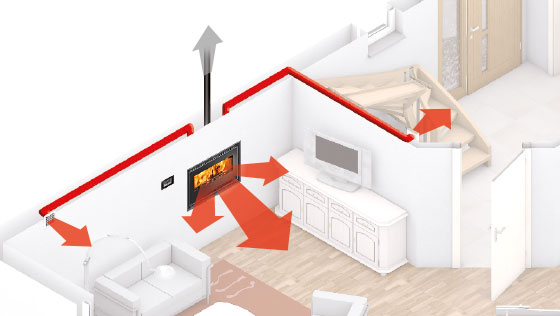

Canalizzabile come serve. Calorvision è predisposto per creare la canalizzazione dell’aria verso gli ambienti adiacenti.

DOTAZIONE DI SERIE

  • Centralina elettronica
  • Sonda di rilievo temperatura
  • Elettroventilatore centrifugo 340 m3/h
  • Microinterruttore arresto elettroventilatore
  • Paralegna in acciaio
  • Cornice di rifinitura non installata
  • 2 Collari uscita aria calda Ø 120 mm non installati
  • Camera di combustione in Ecoker®
Scarica il manuale utente

ACCESSORI OPTIONAL

  • null

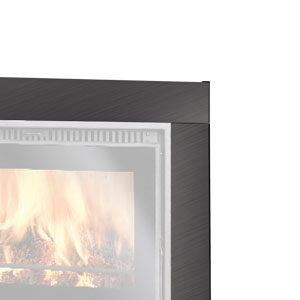

    KIT CORNICE DI COMPENSAZIONE

    Per chiudere lo spazio esistente tra le pareti del Calorvision e il vano del camino esistente. La compensazione massima è di 100 mm.

  • null

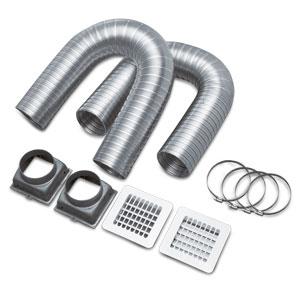

    KIT DISTRIBUZIONE ARIA CALDA

    Per realizzare la canalizzazione dell’aria calda prodotta da Calorvision.

  • null

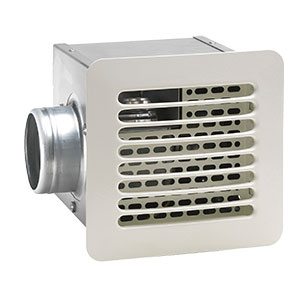

    BOCCEHTTA MOTORIZZATA

    Completa di ventilatore centrifugo da 120 mc/h
    con attacco laterale per tubo da ø 80 mm.
